继电保护测试仪电压电流输出灵活组合输出达6相电压6相电流，可任意组合实现常规4相电压3相电流型、6相电压型、6相电流型，以及12相型输出模式，既可兼容传统的各种试验方式，也可方便地进行三相变压器差动试验和厂用电快切和备自投试验。高性能主机  输出部分采用DSP控制，运算速度快，实时数字信号处理能力强，传输频带宽，控制高分辨率D/A转换。输出波形精度高，失真小线性好。采用了大量先进技术和精密元器件材料，并进行了专业化的结构设计，因而装置体积小、重量轻、功能全、携带方便，开机即可工作，流动试验非常方便。

第一节   性能特点

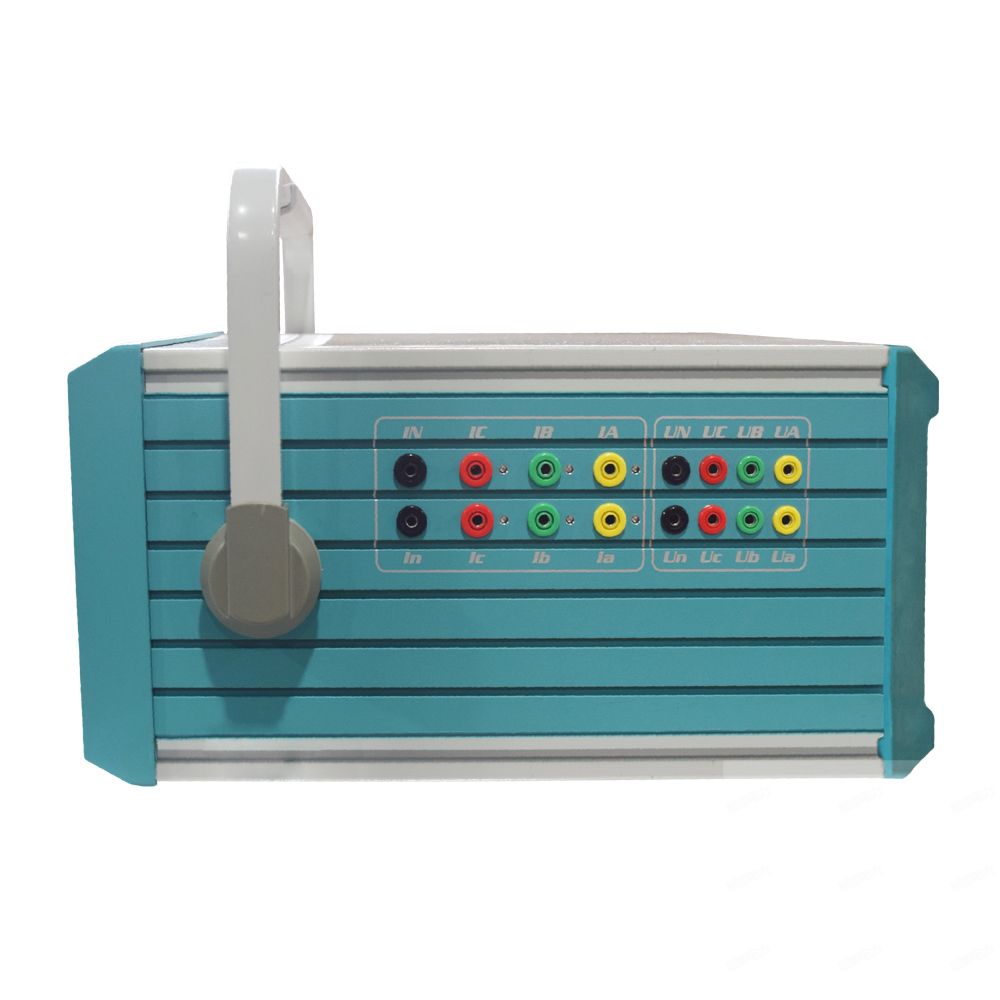

u 电压电流输出灵活组合  输出达6相电压6相电流，可任意组合实现常规4相电压3相电流型、6相电压型、6相电流型，以及12相型输出模式，既可兼容传统的各种试验方式，也可方便地进行三相变压器差动试验和厂用电快切和备自投试验。

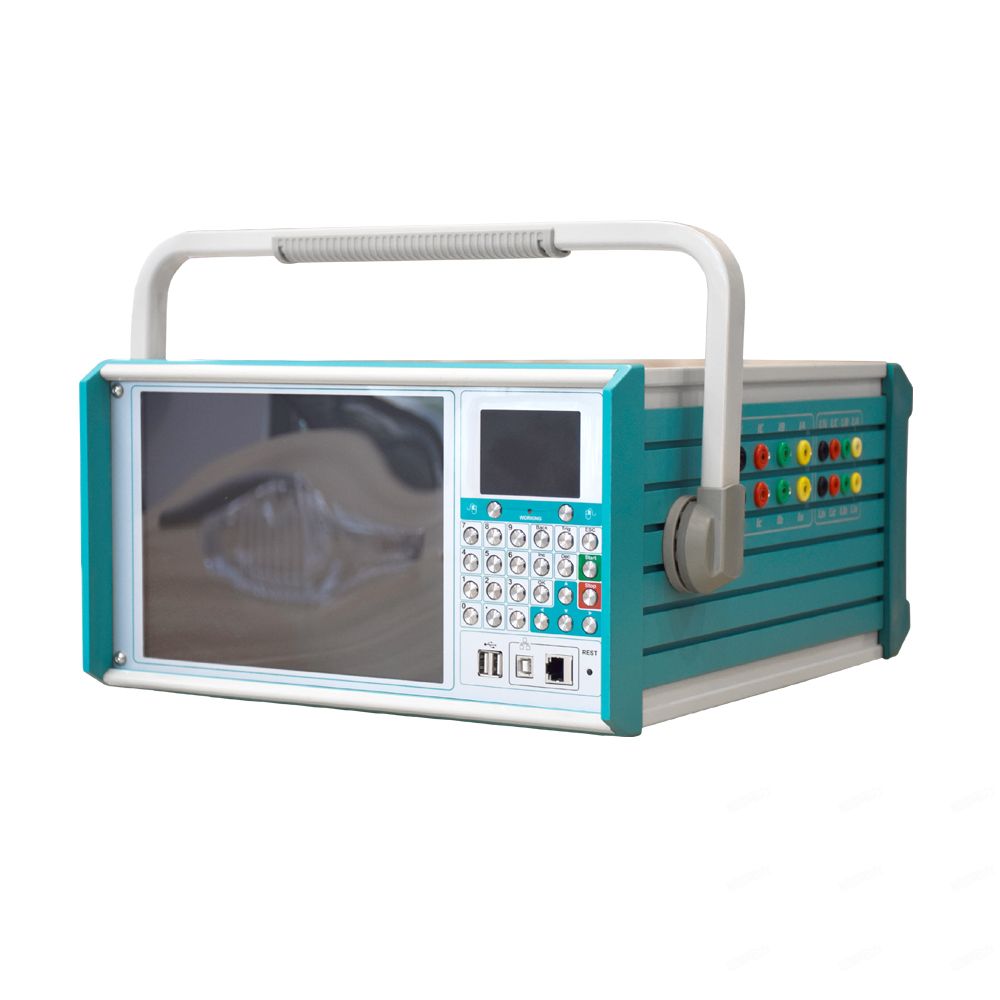

u 操作方式  单机电容触摸LED显示屏装置内部WIN10位操作系统独立运行，也可外接笔记本电脑或台式机进行操作，方便快捷，性能稳定。

u 新型高保真线性功放  输出端一直坚持采用高保真、高可靠性模块式线性功放，而非开关型功放，性能卓越。不会对试验现场产生高、中频干扰，而且保证了从大电流到微小电流全程都波形平滑精度优良。

u 高性能主机  输出部分采用DSP控制，运算速度快，实时数字信号处理能力强，传输频带宽，控制高分辨率D/A转换。输出波形精度高，失真小线性好。采用了大量先进技术和精密元器件材料，并进行了专业化的结构设计，因而装置体积小、重量轻、功能全、携带方便，开机即可工作，流动试验非常方便。

u 软件功能强大  可完成各种自动化程度高的大型复杂校验工作，能方便地测试及扫描各种保护定值，进行故障回放，实时存储测试数据，显示矢量图，联机打印报告等。6相电流可方便进行三相差动保护测试。

u 具有独立专用直流电源输出  设有一路110V 及 220V专用可调直流电源输出。

u 接口完整  装置带有两种USB和LAN通讯口，可与计算机及其它外部设备通信。

u 完善的自我保护功能  散热结构设计合理，硬件保护措施可靠完善，具有电源软启动功能，软件对故障进行自诊断以及输出闭锁等功能。

u 侧面板安装有电源过压提示和蜂鸣报警功能。

   仪器嵌入快捷操作小键盘，有运行指示、电源指示、过热指示提示灯和电源过压蜂鸣报警提示。

额定参数

交流电流输出

6相电流输出时每相输出（有效值）    0～30A    输出精度   0.2级

3相电流输出时每相输出（有效值）    0～60A

6相并联电流输出（有效值）         0～180A

相电流长时间允许工作值（有效值）   10A

相电流最大输出功率   300VA

6相并联电流最大输出时最大输出功率   1000VA

6相并联电流最大输出时允许工作时间   10s

频率范围（基波）   1～1000Hz

谐波次数   1～20 次

直流电流输出

电流输出   0～±10A / 每相   输出精度   0.5级

最大输出负载电压   20V

交流电压输出

相电压输出（有效值）   0～120V    输出精度   0.2级

线电压输出（有效值）   0～240V

相电压 / 线电压输出功   80VA / 100VA

频率范围（基波）   1～1000Hz

谐波次数   1～20次

直流电压输出

相电压输出幅值   0～±160V    输出精度   0.5级

线电压输出幅值   0～±320V

相电压/ 线电压输出功率   70VA / 140VA

开关量

10路开关量输入：空接点          1～20mA，24V

电位接点接入   “0”：0 ～ +6V； “1”：+11 V ～ +250 V

8对开关量输出   DC：220 V／0.2 A；AC：220 V／0.5 A

时间测量范围

0.1ms ～ 9999s ，    测量精度 ＜0.1mS

体积和重量

体积：375×350×180（mm³），单体重量：17kg
