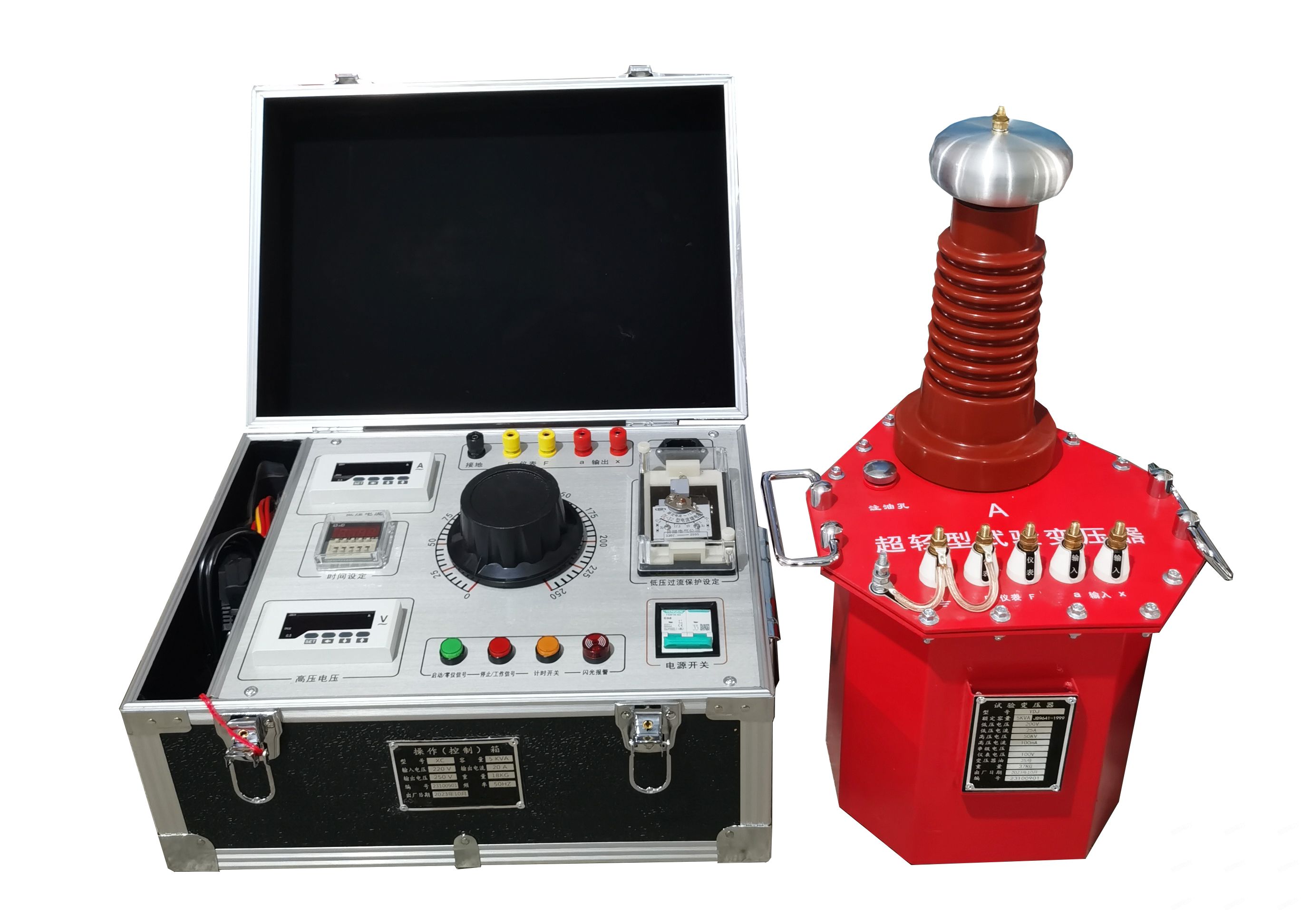

YDJ系列油浸式工频耐压装置

适用于电力系统对各种高压电气设备、绝缘材料进行工频或直流高压下的绝缘强度试验参考标准：DL/T 848.2-2018，DL/T 474.4-2018

提示：关于产品购买、技术维护等服务，欢迎致电!

13554365445
3952035082

产品简介

高压试验变压器，是根据《试验变压器》标准在原同类产品基础上经过大量改进后，研制生产的系列试验变压器，高压试验变压器遵照DL/T848.2-2018《高压试验装置通用技术条件-第2部分：工频高压试验装置》，研制生产的一种新型产品。本系列产品具有体积小、重量轻、结构紧凑、功能齐全、通用性强和使用方便等特点。高压试验变压器特别适用于电力系统、工矿企业、科研部门等对各种高压电气设备、电器元件、绝缘材料进行工频或直流高压下的绝缘强度试验。是高压试验中必不可少的重要设备。

性能特点

1、高压试验变压器选材优良，质量可靠，稳定性好
2、电压裕度大，电晕声小，局放小
3、采用新式绝缘材料，体积小，重量轻便

技术参数

1.交流试变技术参数

容量（KVA）	高压输出电压（KV）	高压输出电流（mA)	低压输入		变比	温升℃ 30分钟
容量（KVA）	高压输出电压（KV）	高压输出电流（mA)	V	A	变比	温升℃ 30分钟
1.5	50	30	200	7.5	500	10
3	50	60	200	15	500	10
5	50	100	200	25	500	10
10	50	200	220/380	50/26	500	10
20	50	400	380	53	500	10
30	50	600	380	79	500	10
40	50	800	380	105	500	10
50	50	1000	380	132	500	10
5	100	50	200	25	1000	10
10	100	100	200/380	50/26	1000	10
20	100	200	380	53	1000	10
30	100	300	380	79	1000	10
40	10	400	380	105	1000	10
50	100	500	380	132	1000	10
100	100	100	500	263	1000	10
150	100	1500	500	300	1000	10
200	100	2000	500	400	1000	10
250	100	2500	380	500	1000	10
20	150	133	380	53	1500	10
30	150	200	380	79	1500	10
50	150	333	380	132	1500	10
100	150	666	500	263	1500	10
150	150	1000	500	300	1500	10
200	150	1333	500	400	1500	10
250	150	1666	380	500	1500	10
30	200	150	380	79	2000	10
50	200	250	380	132	2000	10
100	200	500	380	263	2000	10
150	200	750	500	300	2000	10
200	200	1000	500	400	2000	10
250	200	1250	500	500	2500	10
30	250	120	380	79	2500	10
50	250	200	380	132	2500	10
100	250	400	380	263	2500	10
150	250	600	500	300	2500	10
200	250	800	500	400	2500	10
250	250	1000	500	500	2500	10

注：100KVA及以上的输入电压可提高到3000V或者由用户提出。

2.交直流试变技术参数：

容量（KVA）	高压输出（KV）		高压电流（mA）		低压输入		变比	温升℃ 30分钟
容量（KVA）	AC	DC	AC	DC	电压V	电流A	变比	温升℃ 30分钟
1.5	50	70	30	15	200	7.5	500	10
3	50	70	60	15	200	15	500	10
5	50	70	100	15	200/380	25	500	10
10	50	70	200	100	380	50/26	500	10
20	50	70	400	100	380	53	500	10
30	50	70	600	100	380	79	500	10
40	50	70	800	100	380	105	500	10
50	50	70	1000	100	380	132	500	10
5	100	140	100	50	200/380	25	1000	10
10	100	140	200	100	380	50/26	1000	10
20	100	140	300	100	380	53	1000	10
30	100	140	400	100	380	79	1000	10
40	100	140	600	100	380	105	1000	10
50	100	140	1000	100	380	132	1000	10
