SNJF-800超声波局部放电巡检仪

用于高压开关柜、环网柜、变压器、GIS等设备的绝缘状态检测与评估参考标准：GB/T 7354-2018

提示：关于产品购买、技术维护等服务，欢迎致电!

产品简介

本产品可广泛应用于电力系统的局放检测，包括高压开关柜、环网柜、电压/电流互感器、变压器(包括干式变压器)、GIS、架空线路、电缆等设备的绝缘状态检测，通过以下几项指标来衡量电气设备的放电程度：

局部放电强度检测：通过测量 1 个工频周期内的放电信号，根据放电脉冲序列中最大值（dB）来表征局部放电的强度。

局部放电频度检测：通过测量 1 个工频周期内的放电信号，提取放电脉冲并根据放电脉冲数量来表征局部放电的频度。

性能特点

配置不同传感器实现几乎所有的高压电气设备的局部放电检测；

☀ 提供时域波形、PRPD、PRPS等多种放电图谱，实现不同放电类型的分析；

☀ 人性化的人机界面方便不同设备的数据管理；

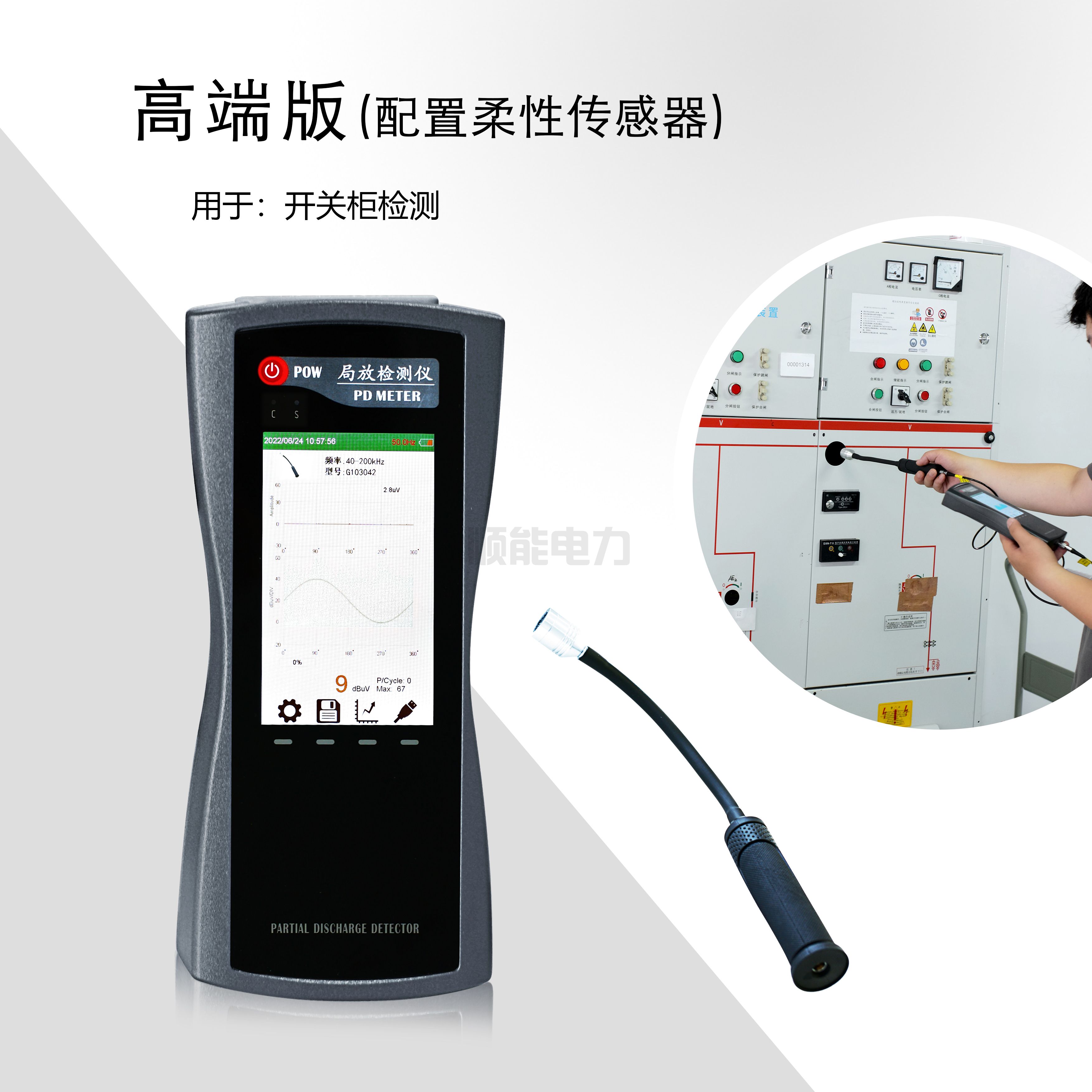

☀ 内置超声波传感器和暂态地电压(以下简称TEV)传感器，可外接变压器、GIS、架空线路、电缆等专用传感器；

☀ 采用非侵入式检测方式，测试过程中无需停电，无需额外配置高压源，比传统的脉冲式局部放电检测仪使用更加方便；

☀ 测试带宽范围为30kHz ~ 2.0GHz，适用各种频段的检测原理

技术参数

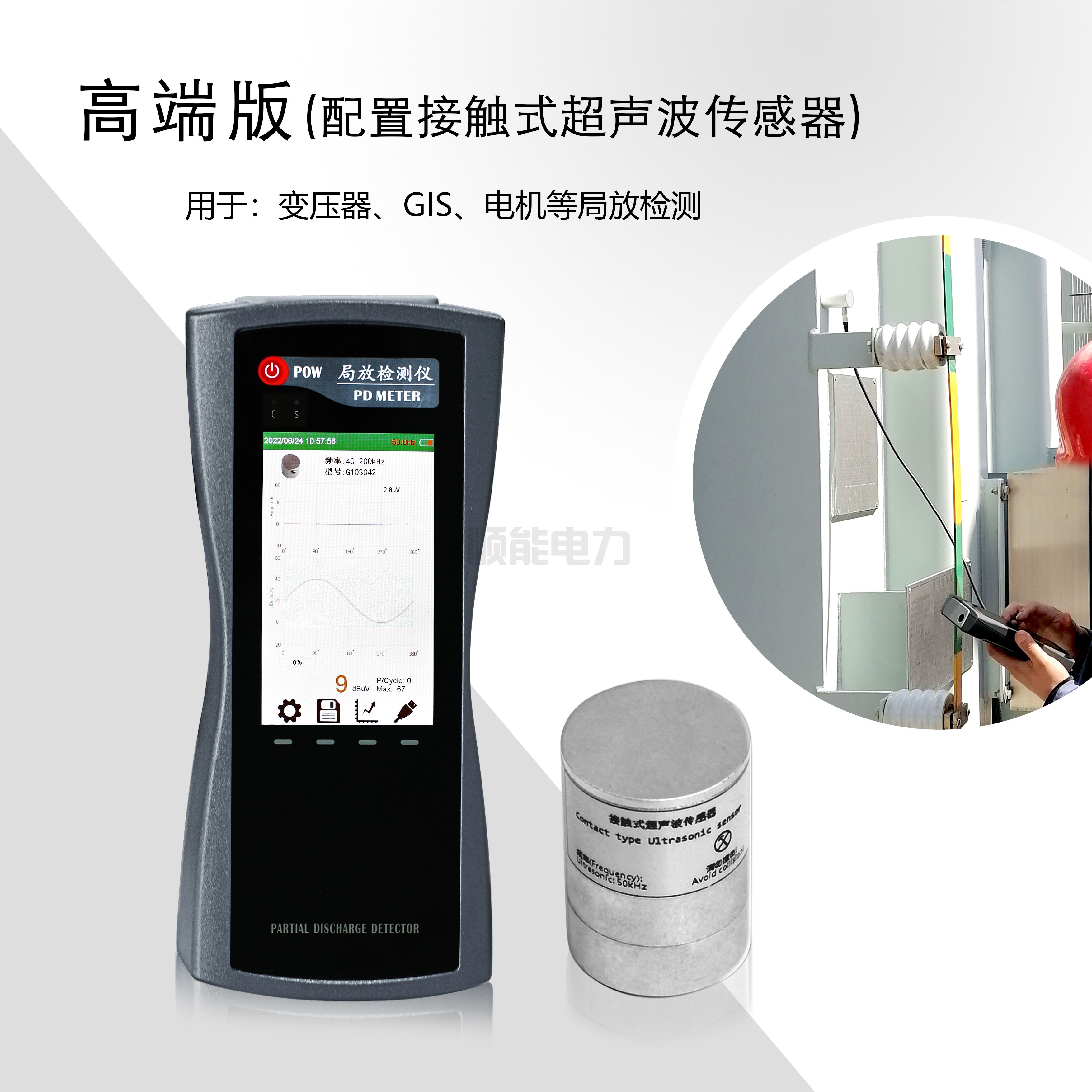

地电波参数		接触式超声波参数
测量范围	0-60 dBmV	测量范围		-6dBμV 至 68dBμV
分辨率	1dB	分辨率		1dB
精度	±1dB	精度		±1dB
每周期最大脉冲	1400	频率范围		20~200 kHz
测量频带	3~100MHz

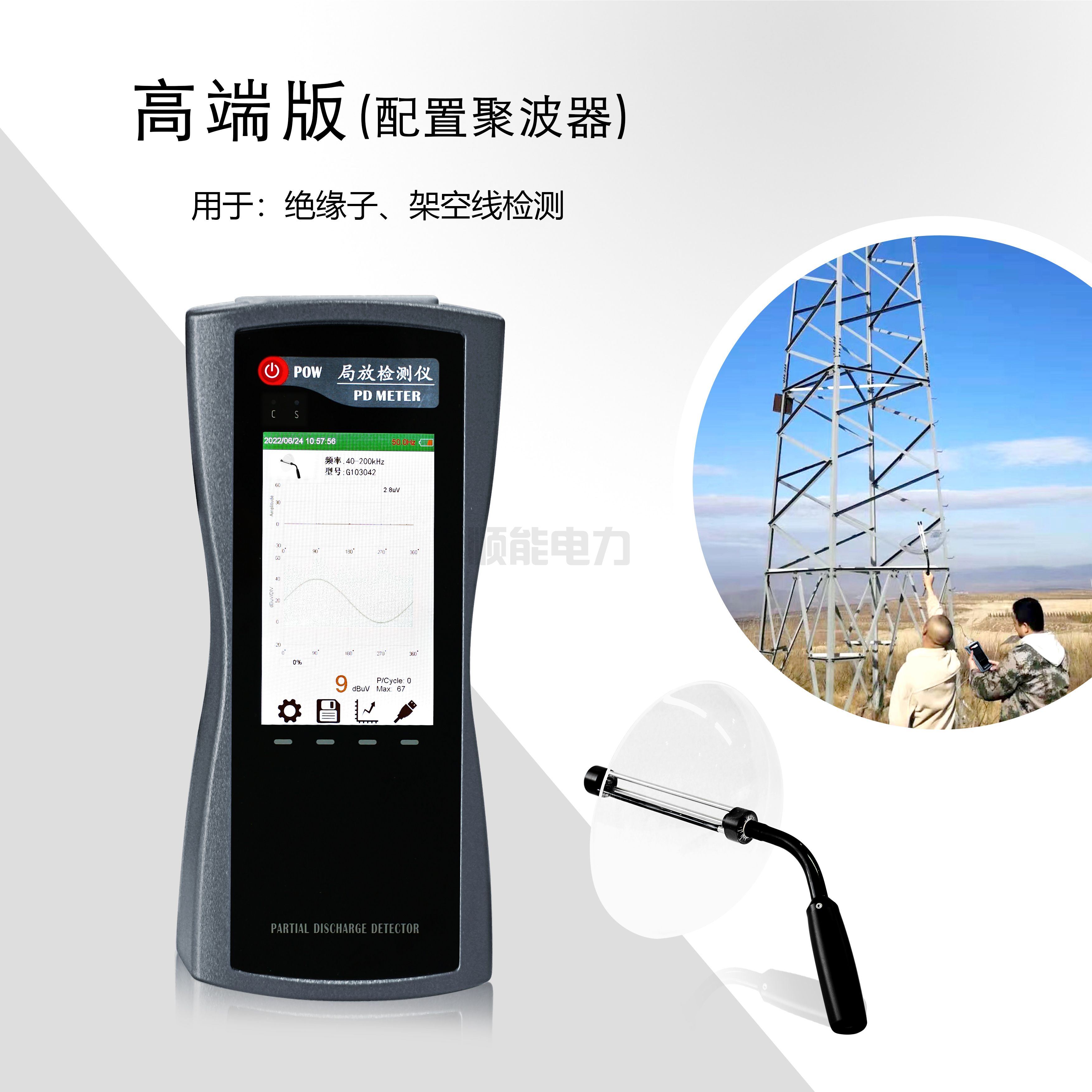

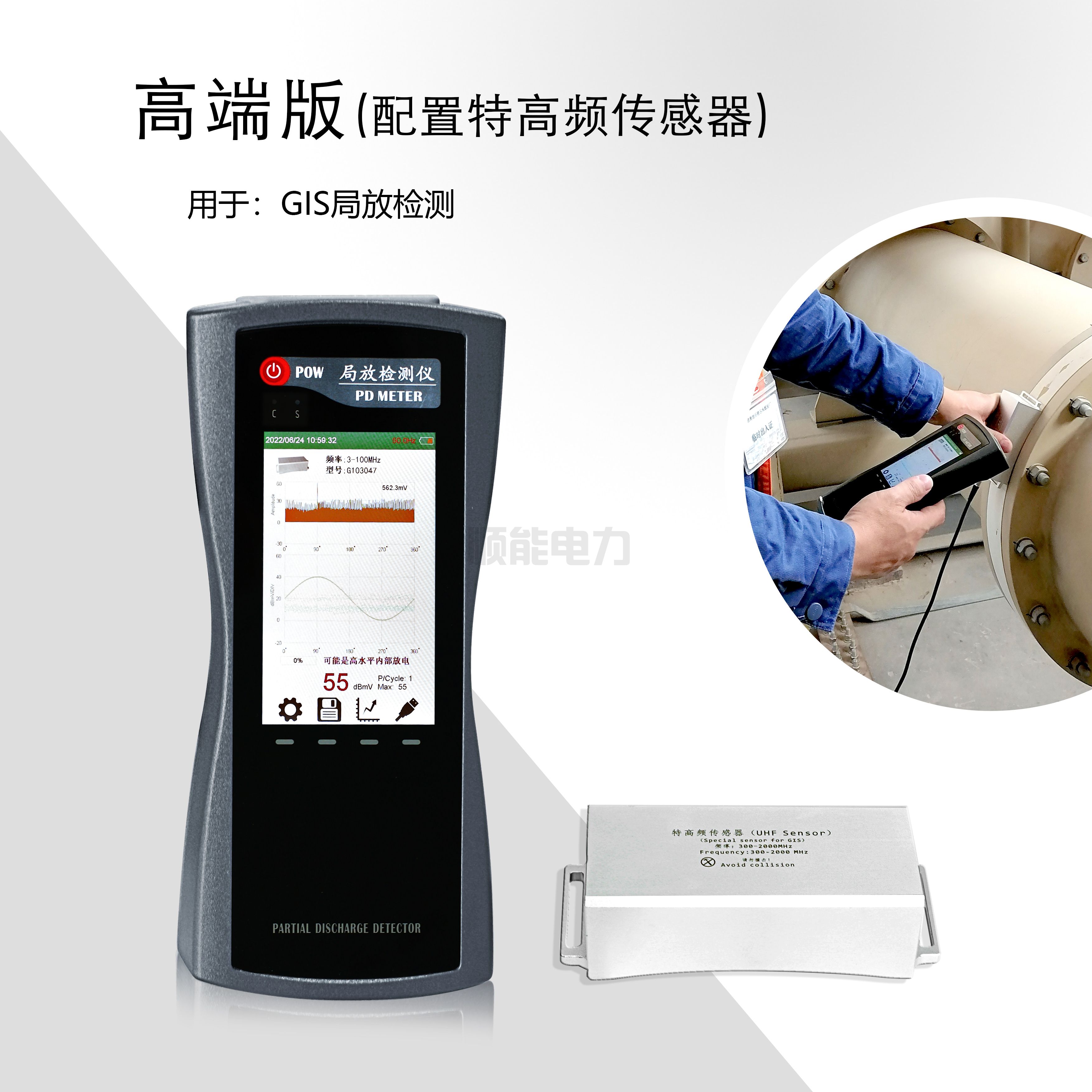

非接触式超声波参数		特高频参数
测量范围	-6dBμV~68dBμV	检测频段		300~3000MHz
分辨率	1dB	测量范围		0-60 dBmV
精度	±1dB
传感器中心频率	40 kHz
高频互感器参数
传感器传输阻抗	9.9mV/mA
检测频率	3~30MHz
灵敏度	1mV
检测范围	0~10000 mV
硬件
外壳	ABS
显示	4.0 寸RGB液晶屏分辨率800*480
采样精度	12bit
同步方式	内同步、外同步

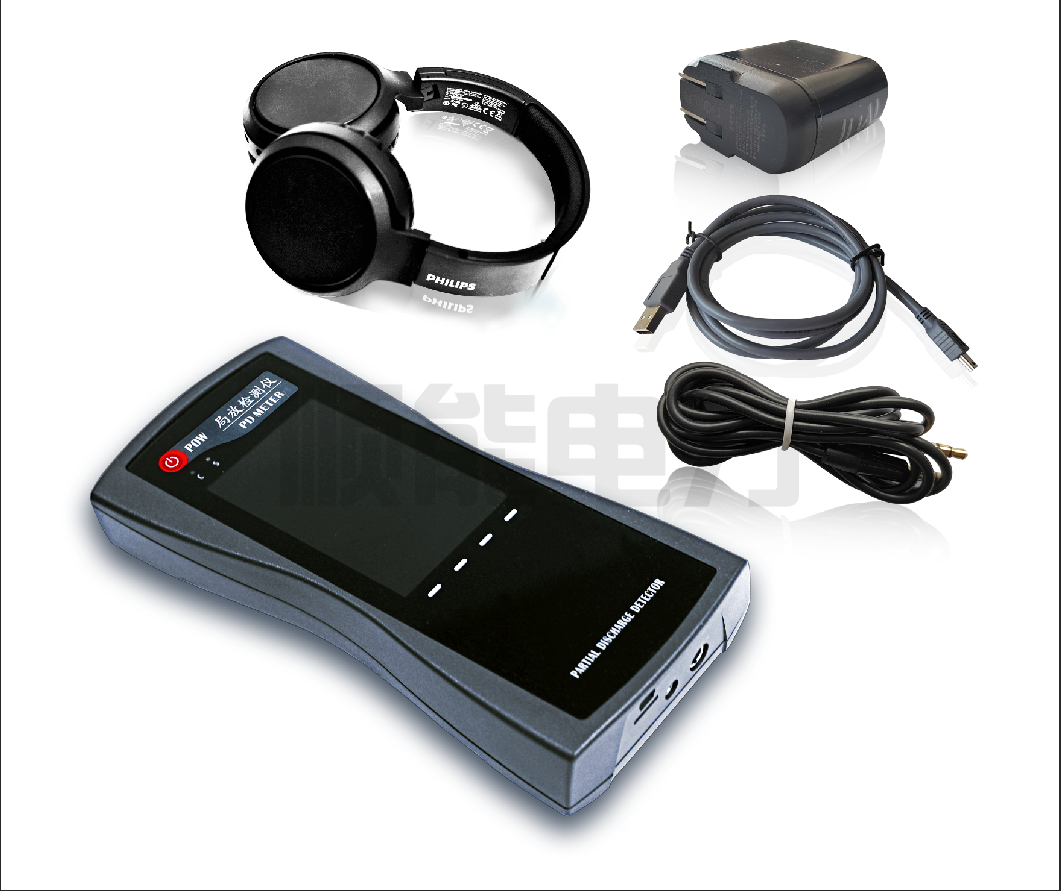

连接器	USB 接口(兼充电器输入) 3.5mm 立体声耳机插孔外部传感器输入接口		无线 wifi（选配）
耳机	最小 8 欧姆
SD 卡	标配 16G ~ 64G
内置电池	3.7V/5000mAh 锂电池
工作时间	约 6 小时
充电器	AC 90-264V 或 DC 5V
使用温度	-20 ~ 50℃
湿度	20-85% 相对湿度
体积、重量	21010035(mm) 0.4KG(主机)
