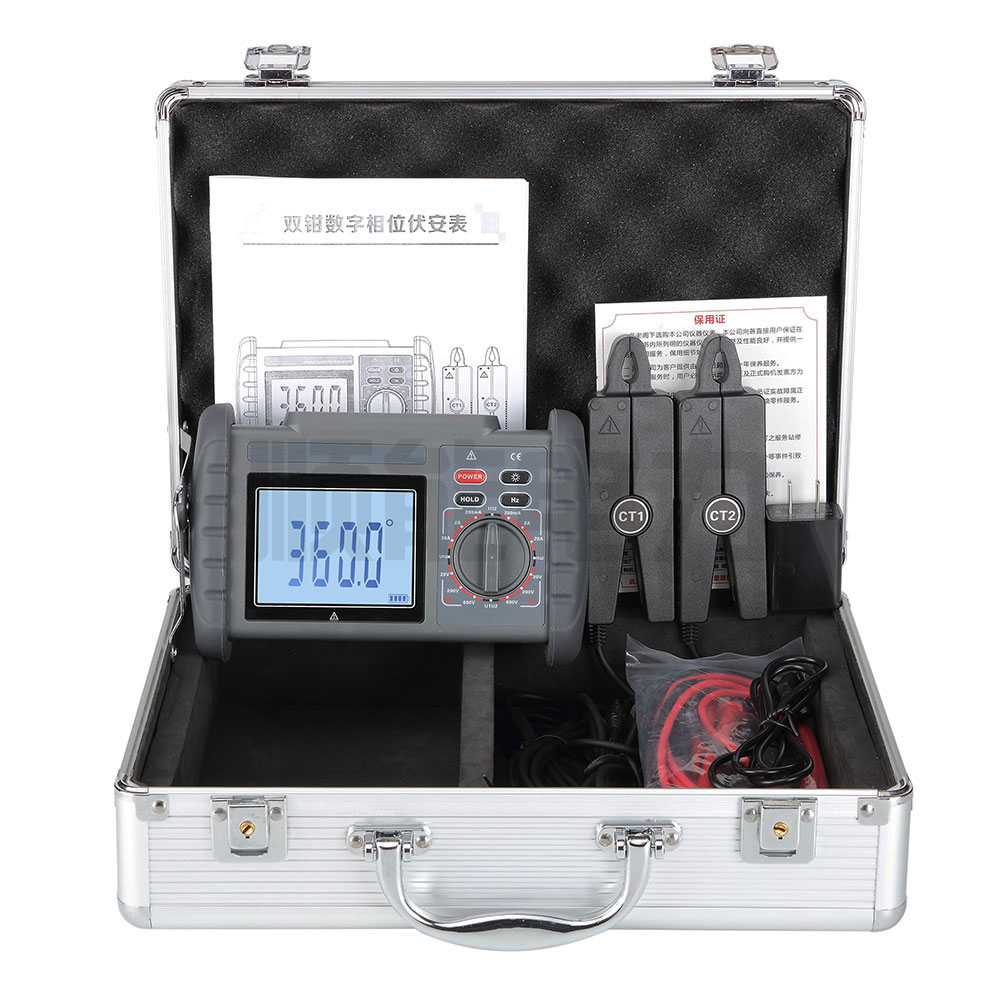

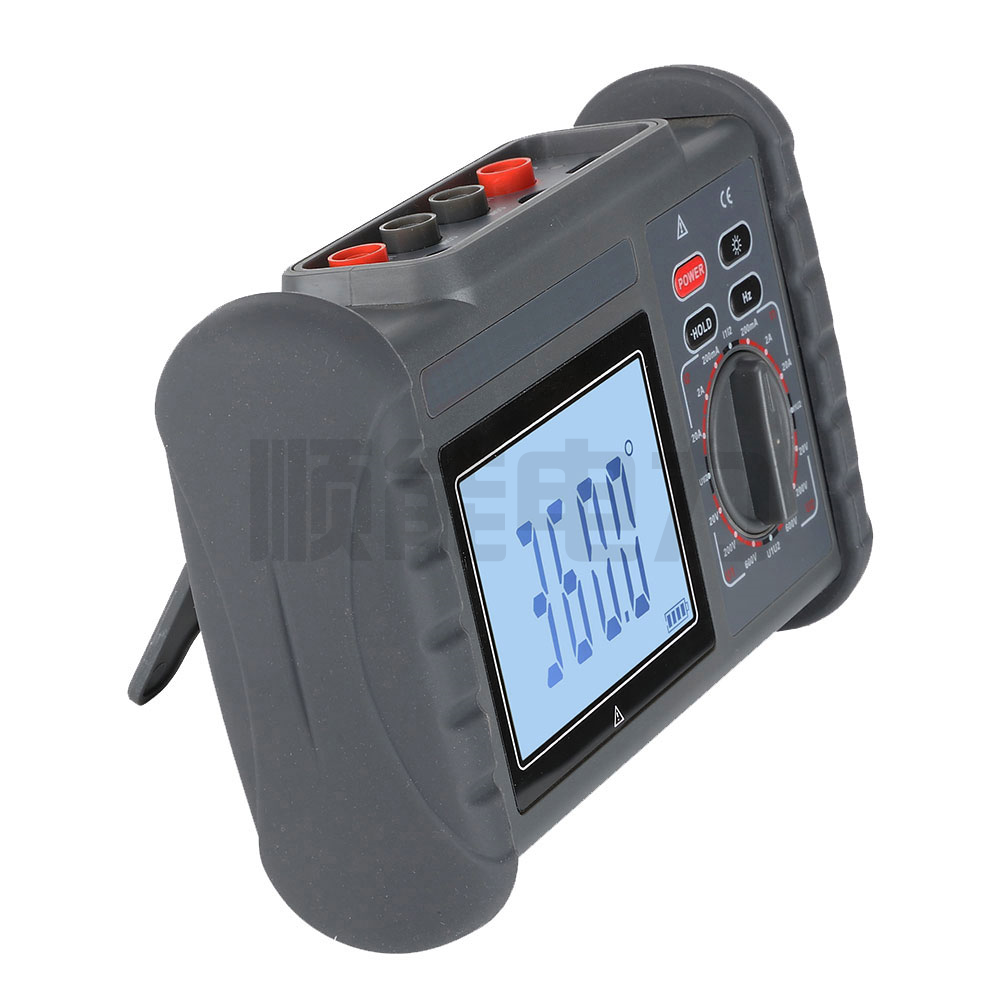

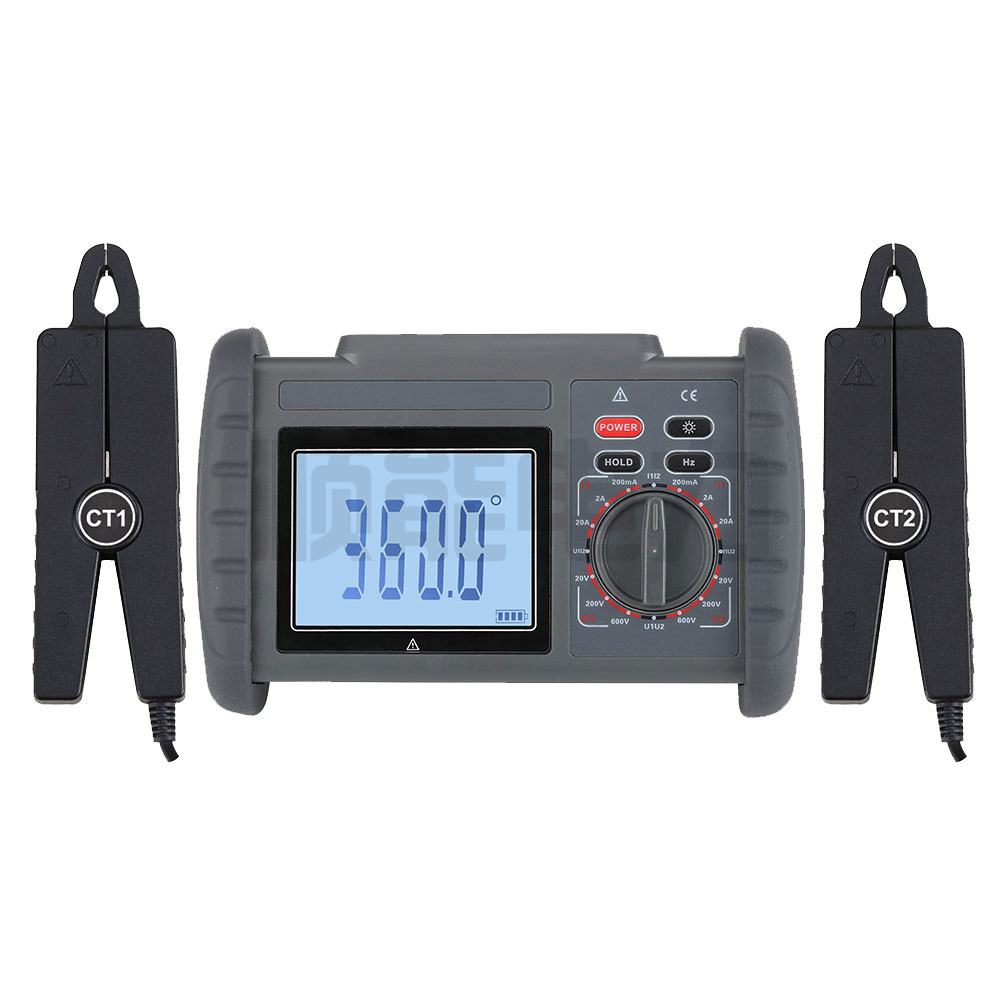

SNXF-2000双钳相位伏安表

适用于电力、石化、冶金、铁路、工矿企业、科研院校、计量部门等。尤其适用于电能计费系统及继电保护系统。

提示：关于产品购买、技术维护等服务，欢迎致电!

13554365445
3952035082

产品简介

双钳数字相位伏安表是我公司钳形系列仪表的最新产品，该仪器是一款手持式，双通道输入的一种全数字化、多功能、高精度测量仪器。该仪器应用最新微处理器技术和数字信号处理技术，以直接交流采样法实现工频电参数测量（如电压、电流有效值，工频频率、相位关系等），判别变压器接线组别、感性、容性电路，测试二次回路和母差保护系统，读出差动保护各组CT之间的相位关系，检查电度表的接线正确与否，该表采用钳形电流互感器转换方式输入被测电流，因而测量时无需断开被测线路。为用电检查人员提供一种安全、准确、便捷的新型电力仪表。

双钳数字相位伏安表适用于电力、石化、冶金、铁路、工矿企业、科研院校、计量部门等。尤其适用于电能计费系统及继电保护系统。

性能特点

1. 采用大屏幕高背光显示，清析显示仪器的工作状态和测试参数，操作极为方便。

2. 测量两路电压、电流、相位、测量电网频率。

3. 小电流5mA测量相位，非常适用于新装用户投运后无负荷时检查接状况，仪器测量精度高，测量范围宽。

4. 判别变压器绕组、容性和感性负载。

技术参数

1．基准工作条件

影响量	基准条件	工作条件	备注
环境温度	23℃±1℃	-10℃～40℃
环境湿渡	40%～60%	＜80%
信号波形	正弦波	正弦波	β=0.05
信号频率	50Hz±1Hz	45Hz～65Hz
仪表工作电压	3.7V±0.1V	3.7V±0.5V
测相位时电压幅值	220V±20V	30V～500V
测相位时电流幅值	2A±0.2A	10mA～20.00A
外电场、磁场	应避免
被测导线位置	被测导线处于钳口的近似几何中心位置

2．量程及精度误差

类别	量程	分辨率	基本误差
电压	AC 0.00V～600V	0.01V	±(0.5% FS)
电流	AC 0.0mA～20.0A	0.1mA	±(0.5% FS)
相位	0.0°～360°	0.1°	±1°
频率	45Hz～65Hz	0.01Hz	±0.5Hz

注：工作条件下相位误差为±3°。

3.一般规格

功能	测量两路交流电压、电流、电压间相位、电流间相位、电压电流间相位、频率，判别变压器接线组别、感性、容性电路，测试二次回路和母差保护系统，读出差动保护各组CT之间的相位关系，检查电度表的接线正确与否，检修线路设备等
电源	内置大容量锂电池供电3.7V
功耗	开启背光灯最大耗电50mA，充满电池连续工作48小时以上
显示模式	LCD显示，71×52mm
仪表尺寸	长宽厚：18719151mm
钳口尺寸	Φ8mm
电压量程	AC 0.00V～600V
电流量程	AC 0.0mA～20.0A
相位量程	0.0°～360.0°
频率量程	45.00Hz～65.00Hz
分辨率	电压：AC 0.01V
	电流：AC 0.1mA
	相位：0.1°
	频率：0.01Hz
检测速率	约2秒/次
数据保持	测试中按HOLD键保持数据，“DH”符号显示
自动关机	开机约15分钟后，仪表自动关机，以降低电池消耗
背光功能	适合昏暗场所及夜间使用
电压检测	四格电量显示，剩余一格时要及时充电。
仪表质量	主机：473g
	尖嘴形电流钳：180g×2
	测试线：190g
测试线长度	1.5m
电流钳线长	2m
工作温湿度	-10℃～40℃；80%Rh以下
存放温湿度	-10℃～60℃；70%Rh以下
输入阻抗	测试电压输入阻抗为：1MΩ
耐压	仪表线路与外壳间耐受1000V/50Hz的正弦波交流电压历时1分钟
绝缘	仪表线路与外壳之间≥100MΩ
结构	双重绝缘
适合安规	IEC61010-1 CAT Ⅲ 600V，IEC61010-031，IEC61326，污染等级2
