SNDS-V带电电缆识别仪

用于将某一特定电缆从一束电缆中识别出来的专用仪器参考标准：DL/T 849.3-2004

提示：关于产品购买、技术维护等服务，欢迎致电!

13554365445
3952035082

产品简介

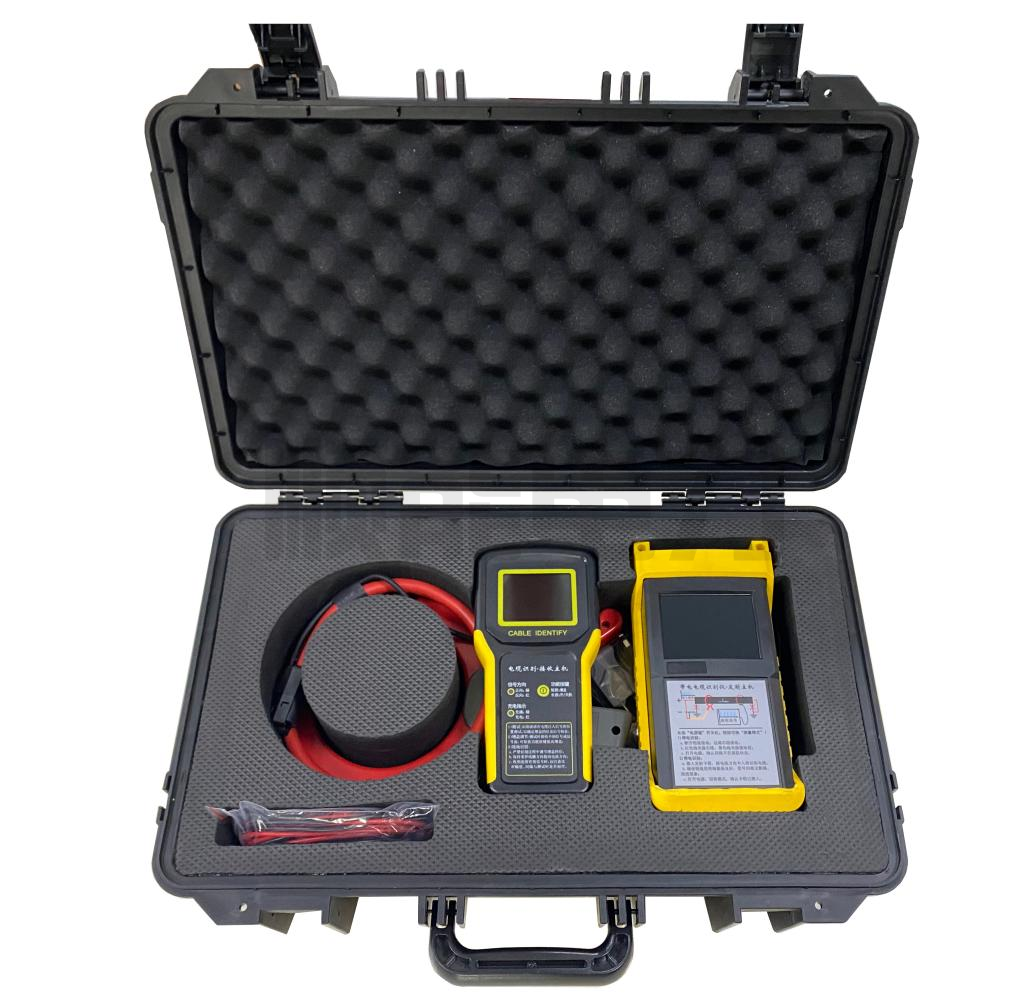

SNDS-V电缆识别仪（以下简称识别仪）是用于将某一特定电缆从一束电缆中识别出来的专用仪器。它即能识别停电电缆，也能识别带电电缆，满足了电力施工现场对电缆识别的多重需求。

性能特点

1、发射主机采用高能锂电池供电，无需现场220V电源接入，使用方便，且设计小巧、功耗低、供电时间长、多级电量指示。

2、接收主机采用彩屏LCD液晶显示，精准电量提示，同步显示信号的方向、幅值、间隔作为有效判断依据，并在时间轴上保留多个信号，通过连续的有效信号更准确的确定待识别电缆。
3、采用柔性测量线圈进行电缆识别，解决了电力现场电缆拥挤、叠压导致传统接收卡钳无法卡入待识别电缆，而无法识别的问题。
4、配备发射卡钳，通过卡钳耦合的方式实现带电识别的功能，做到一机多用。
5、ABS高强度保护箱，有效的保护仪器，同时方便运输及适应工地现场的恶劣环境。

技术参数

发射主机	接收主机
充电电压：DC12.6V	充电电压：DC12.6V
功耗：≤3W	功耗：≤1W
发射卡钳内径：125mm	识别方式：方向、幅值、间隔，三重判断依据
输出脉冲电压：≈800V	回路电阻范围：停电--接地回路电阻≤5kΩ 带电--接地回路电阻≤500Ω
信号间隔：≈2秒
工作时长：≥8h	工作时长：≥12h
环境温度：-35℃～+55℃	环境温度：-35℃～+55℃
环境湿度：≤95%RH	环境湿度：≤95%RH
机箱尺寸：长520mm宽350mm高170mm
