SNHX-550 无线高压核相仪

测试相位、频率、相序、验电、电压测量、变压器组别判断等

提示：关于产品购买、技术维护等服务，欢迎致电!

13554365445
3952035082

产品简介

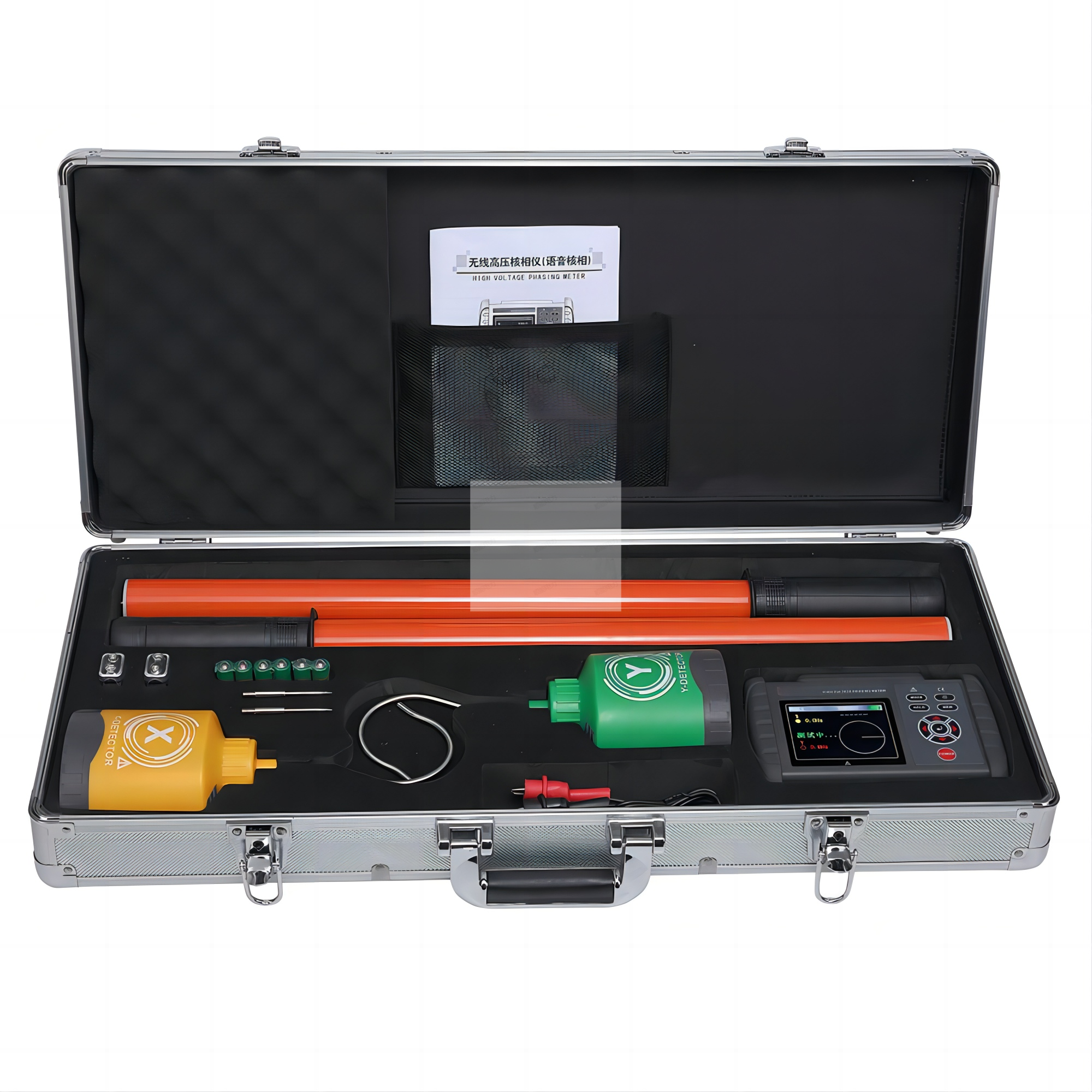

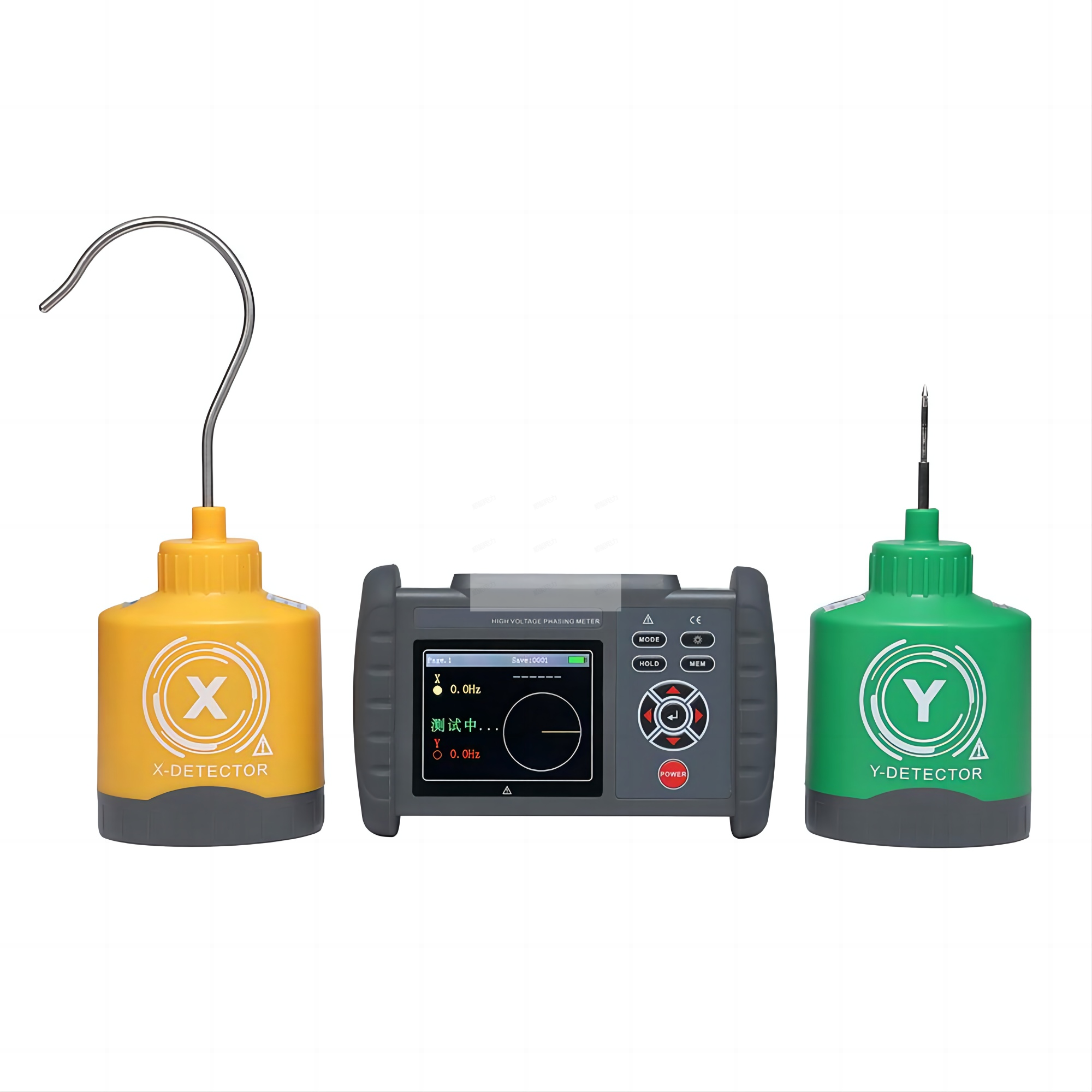

无线高压核相仪由主机、探测器、伸缩绝缘杆等组成，无线信号直线传输距离约30 米，主机采用3.5 寸真彩液晶屏，可以同屏显示相位、频率、相序及核相结果；向量图指示、相位指示，清晰直观；具有“X信号正常、Y 信号正常、同相、异相”等语音提示功能，使测试更简单轻松。

性能特点

SNHX-550 无线高压核相仪是专为高压线路核相而精心设计制造的，突破传统核相器电压等级限制问题，可以在极低电压线路中核相，完全实现从 70V~550kV 电压自动核相(如220V、10kV、35kV、66kV、110kV、220kV、550kV)和电压测量，无需根据电压等级购置多套核相仪，节省成本，减少携带，省时快捷。对于高压线路核相(电压超过400V时)，可将探测器的金属探钩逐渐靠近导线，当感应到电场信号即可完成核相，无需直接接触高压导线，安全！当裸导线电压超过35kV，必须使用非接触核相。本核相仪还具有测试相位、频率、相序、验电、电压测量、变压器组别判断等功能。

技术参数

功能	频率测量、相位测量、相序显示、电压测量、电压检验
电源	主机：DC7.5V,5节5号碱性电池探测器：锌锰干电池6F22、9V
基准条件	23℃±5℃，75%rh以下
核相方式	接触式核相：35kV以下的裸导线或550kV以下具有绝缘外皮的导线可以接触导线核相非接触式核相。当裸线路电压超过35kV时，必须采用非接触测试，探针逐渐靠近导线核相
传输距离	无线传输，直线传输距离约30米
相别定性	同相:－30°～30°	异相:90°～150°和210°～270°
核相电压	70V～550kV
相位量程	0.0°～360.0°；精度：≤±12°；分辨率：0.1°
频率量程	45.0Hz～65.0Hz；精度：≤±2Hz；分辨率：0.1Hz
*电压量程	70V～110kV ；精度：±15%±5dgt 分辨率：100V
*电压精度	高压架空线路±15%±5dgt（其它应用：±25%±5dgt）
发射频率	433MHz、315MHz
显示模式	3.5寸彩屏
LCD显示尺寸	72mm×55mm
仪表尺寸	主机187×119×48mm
	探测器146×100mm
相位指示	相量图及数字同时显示
工作指示	核相时探测器具有声光指示功能，红色双闪灯指示和“嘟--嘟--嘟”蜂鸣声
数据存储	100组，闪烁显示“FULL”符号表示存储已满
数据查阅	数据查阅功能：“READ”符号显示
功耗	探测器：70mA Max
	主机：150mA Max
仪表质量	探测器：约250g(含钩子、电池)
	主机：约450g(含电池)
电池电压	电池电压不足，显示低电符号“ ”
自动关机	仪表无操作15分钟关机
绝缘杆长度	最大直径Φ38mm；长度：缩态为800mm；伸态为3015mm
绝缘试验	绝缘杆拉伸后两端：AC 220kV/rms；主机、探测器：AC3700V/rms(外露金属与塑料外壳间)
适合安规	GB13398－92、GB311.1－311.6－8、3DL408－91标准和国家新颁布电力行业标准《带电作业用1kV～35kV便携式核相器通用技术条件DL/T971-2005》要求
	符合IEC61481－A2；2004；IEC 61243－1
