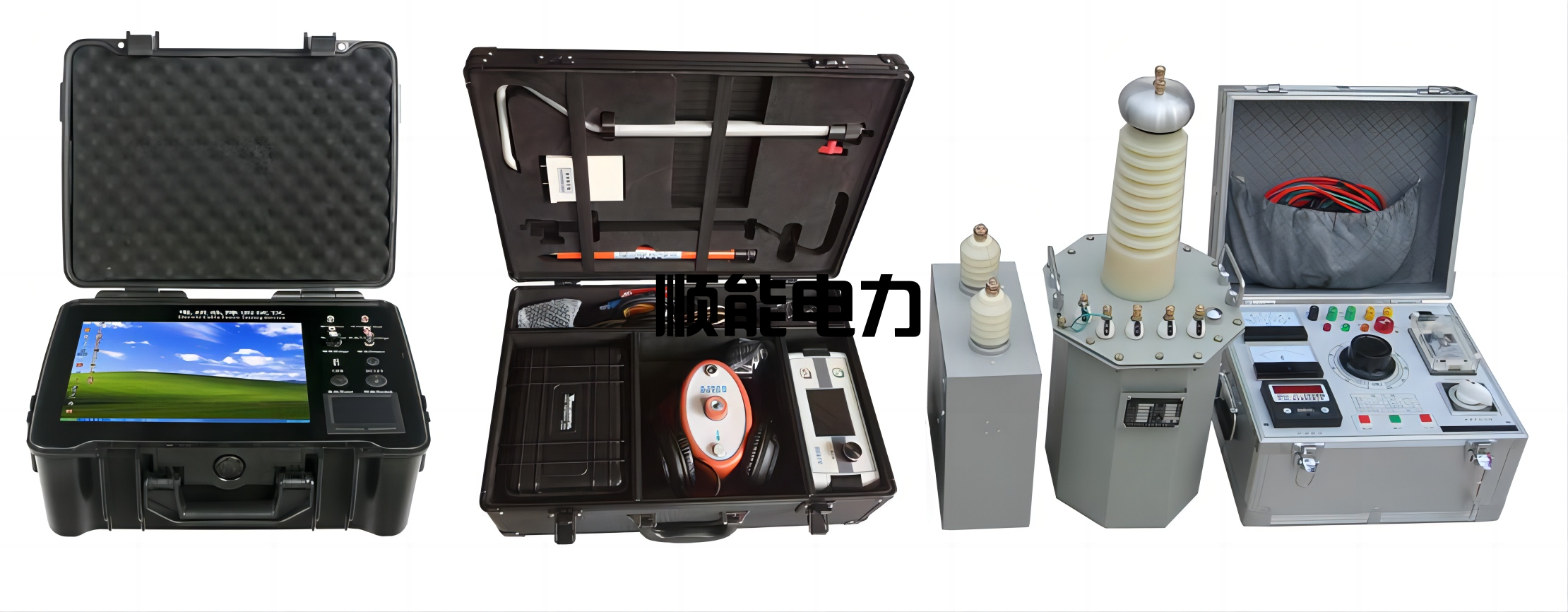

智能电缆故障测试仪是迎合工业级电力行业方案和IT时代的快速发展,将原来电缆故障测试仪的局限性用工控嵌入式计算机平台系统、网络服务业务、USB通信技术系统化，极大提高了仪器的使用功能和利用价值以及便捷的现场环境操作。特别对于日益增多的地埋电缆故障提供了一套独有多方案的服务方式和管理学习软件。整套系统满足中华人民共和国电力行业标准《DL/T849.1～DL/T849.3-2019》电力设备专用测试仪器通用技术条件。

◆采用工控嵌入式计算机平台系统，全电脑win 7系统操作平台，集成化软件测试，并配有电缆故障测试软件。

◆采用12.1in大屏幕，触控鼠标操作，高亮屏显示，适应户外阳光下使用，锂电供电、方便现场测试。工程铝合金机箱，防震防潮实现极强稳定性。

◆采用USB通信接口，采集信号稳定，主机可自动选择最低3.125MHz、最高达250MHz八种采样频率，自适应脉宽，能满足不同长度电缆的测试要求，减少了粗测误差，提高了测试精度。

◆软软件实现波形可任意压缩、扩展，同屏随机显示两个更接近标准的波形供你准确比较分析，双游标移动可精确到0.15米，提高测试精度，减少误差。

◆可测试各种35kV以下不同电压等级、不同截面、不同介质及各种材质的电力电缆的各类故障，包括：开路、短路、低阻、高阻泄漏、高阻闪络性故障。

◆可测试铁路通信控制电缆、路灯电缆、机场信号电缆的各类故障。

◆可测量长度已知的任何电缆中电波传播的速度。

◆可测试电力电缆埋设路径及埋设深度

u 显示方式：12.1英寸工业级液晶屏（win7操作平台）

u 测试距离：100km     ◆ 存储空间：固定32G

u 测试方法：低压脉冲法、冲闪电流法、直闪电流法

u 操作方式：触控鼠标操作

u 最短测试距离（盲区）：0-5米或无盲区

u 分辨率：V/fm；V为传波速度m/μs；软件游标0.10米

u 精确定点误差：±0.2m    ◆测试误差：系统误差小于±1%

u 仪器采样频率：3.125 MHz 、6.25MHz、12.5MHz、25MHz、50MHz、100MHz、200 MHz、250 MHz

u 脉冲宽度：50ns、80 ns、100ns、200 ns、1μs、2μs、5μs、10μs（软件自动匹配）

u 待机时间：可连续使用6小时左右    ◆主机重量：7kg    ◆外形尺寸：180mm×300mm×400mm

◆ 环境温度：-20℃～﹢40℃，相对湿度：80%

u 电源与功耗：　AC　220V±10%　不大于15W　DC　12V（7AH）　不大于20W

◆可测试各种35kV以下不同电压等级、不同截面、不同介质及各种材质的电力电缆的各类故障，包括：开路、短路、低阻、高阻泄漏、高阻闪络性故障。

◆可测试铁路通信控制电缆、路灯电缆、机场信号电缆的各类故障。

◆可测量长度已知的任何电缆中电波传播的速度。

◆可测试电力电缆埋设路径及埋设深度

u 显示方式：12.1英寸工业级液晶屏（win7操作平台）

u 测试距离：100km     ◆ 存储空间：固定32G

u 测试方法：低压脉冲法、冲闪电流法、直闪电流法

u 操作方式：触控鼠标操作

u 最短测试距离（盲区）：0-5米或无盲区

u 分辨率：V/fm；V为传波速度m/μs；软件游标0.10米

u 精确定点误差：±0.2m    ◆测试误差：系统误差小于±1%

u 仪器采样频率：3.125 MHz 、6.25MHz、12.5MHz、25MHz、50MHz、100MHz、200 MHz、250 MHz

u 脉冲宽度：50ns、80 ns、100ns、200 ns、1μs、2μs、5μs、10μs（软件自动匹配）

u 待机时间：可连续使用6小时左右    ◆主机重量：7kg    ◆外形尺寸：180mm×300mm×400mm

◆ 环境温度：-20℃～﹢40℃，相对湿度：80%

u 电源与功耗：　AC　220V±10%　不大于15W　DC　12V（7AH）　不大于20W

路径仪技术指标：

本仪器采用了微电脑中央处理器及专用集成电路。其特点是接收灵敏度高，静态漂移小，抗干扰能力强，工作稳定，准确度高。仪器更加皮实、耐用，从而降低了仪器的返修率。路由接收机采用了大容量电池供电，具有待电时间更长的优点。

一、基本组成和主要用途

本仪器由以下两部分组成：

u 发  射  机：向被测低压电缆发送测试信号。

 u 路由接收机：在地埋线（低压电缆）附近通过天线接收信号。为了方便探测埋地线缆路径及埋深接收天线可水平、垂直、及45°角调节。

二、技术指标

1.探测距离：5km

2.探测深度：3m

3. 路由误差：5cm

4.发射机基本参数：输出频率：发射频率9.6kHz，输出功率：5W

5.路由接收机基本参数：

◆ 输入频率： 9.6kHz

◆ 探测路由误差： ±２cm

◆ 探测埋深误差： ±５cm。

◆ 9V可充电锂电池，可连续工作8小时。

◆ 液晶显示器：高亮真彩屏，像素320 x 240，适合户外使用。

电缆故障定点仪技术指标：

一、产品概述

电缆故障声磁精确定点仪是一款便携式、超静音、可视化的冲击放电接收精确定点仪，是专门与高压冲击发生器配合使用，其采用领先的背景智能降噪和声音追踪新技术，可实现连续优化、完美声音效果，记录冲击放电的特征声音和现场将拾取的信号实现对比。

    运用前端连续冲击放电时，粗侧距离范围内故障点冲击放电声音在电缆上方的地面传播，被地面上的探地传感器记录下来。探测点距电缆真正故障点的距离可以用冲击放电噪音音量大小的方法得到。

二、技术特点

◆超静音降噪处理，卓越的放电声音音质，背景更加安静，选用监听耳机用来快速、可靠地定点故障点位置。

◆ 选用超静音技术和BNR智能背景降噪技术，可以调节冲击放电音量。

◆ 模具化设计了特殊的自落式探地传感器，并配有软质路面、硬化路面、草坪的传感接头。

◆ 选用可靠的进口接插件，保证声音的纯度，人性化设计了高度可调的探头手柄，非常适用。

三、技术参数:

◆ 传感器动态量程：声音通道>104dB 。

◆ 冲击放电声音放大倍数 >90dB，冲击放电音量上限84dB(A)。

◆ 液晶显示器：高亮真彩屏，像素320 x 240  适应户外。

◆ 现场连续工作时间：碱性可更换电池电池，方便现场使用
