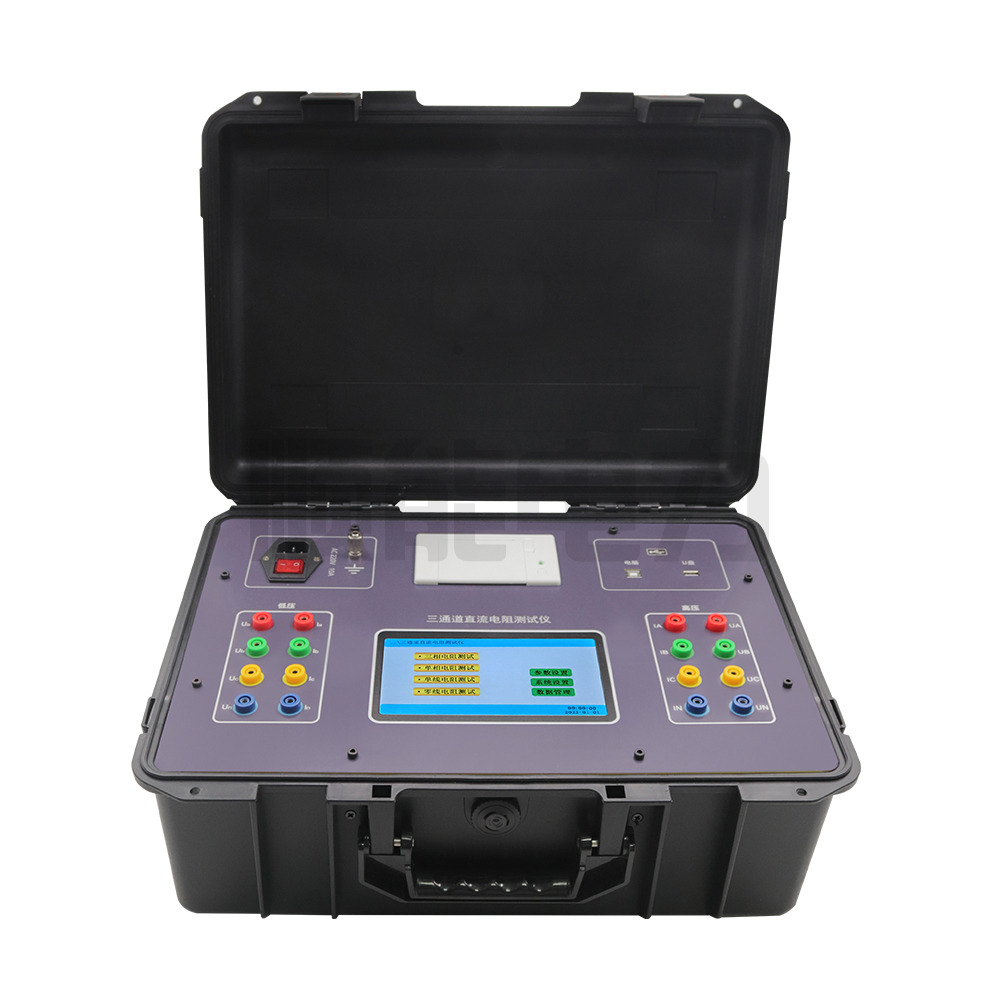

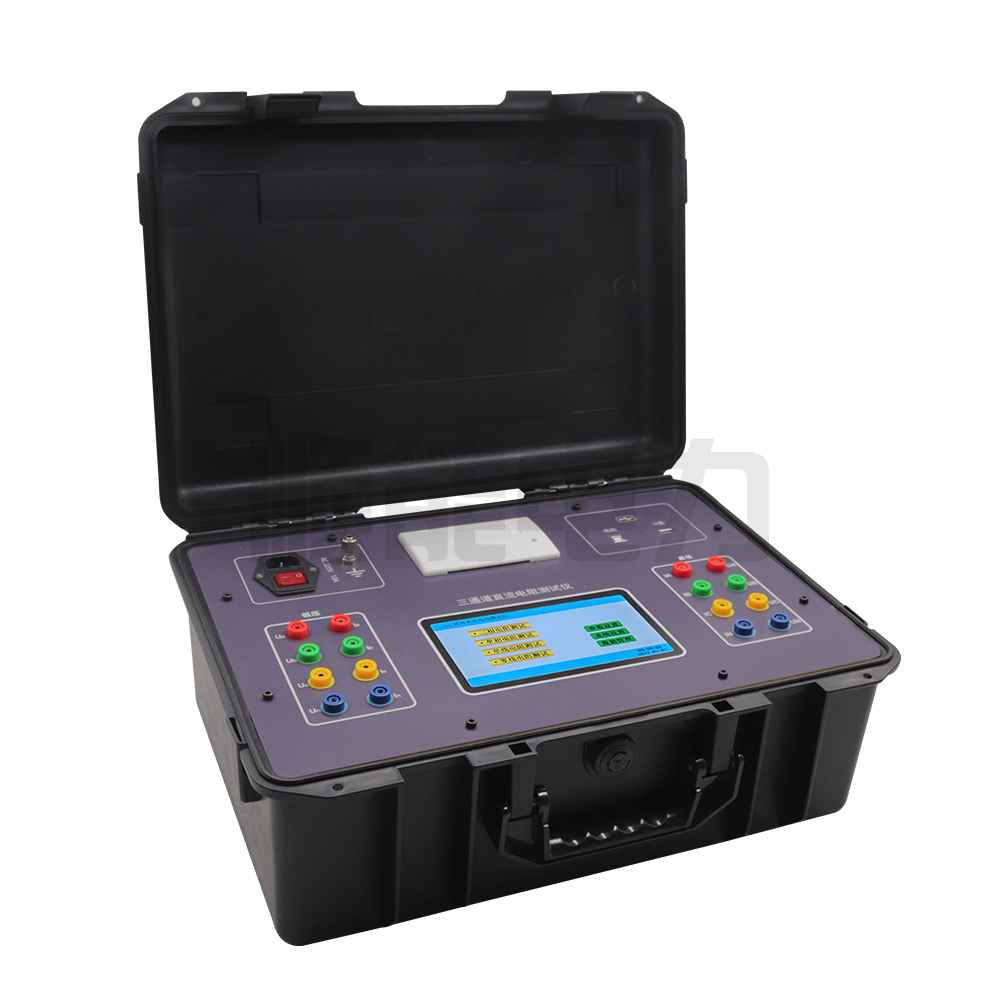

SNZZ-S20A 三通道直流电阻测试仪

能有效发现变压器线圈的选材、焊接、连接部位松动、缺股、断线等制造缺陷和运行后存在的隐患

提示：关于产品购买、技术维护等服务，欢迎致电!

13554365445
3952035082

产品简介

三通道直流电阻测试仪又名直流电阻测量仪、直流电阻仪、变压器直流电阻测试仪。以高速微控制器为核心，采用高速A/D转换器及程控电流源技术，达到了前所未有的测量效果及高度自动化测量功能，具有精度高，测量范围宽，数据稳定，重复性好，抗干扰能力强，保护功能完善。充放电速度快等特点。变压器直流电阻测量是变压器制造中半成品、成品出厂试验、安装、交接试验及电力部门预防性试验的必测项目，能有效发现变压器线圈的选材、焊接、连接部位松动、缺股、断线等制造缺陷和运行后存在的隐患。

性能特点

本测试仪输出量电流通常为:0.2A,0.5A,2A,5A,10A,20A等不同测量档位,仪器由恒流电源和电压信号检测两部分组成,五位液晶数字显示，大屏显示一目了然。输出电流档可调，适于各种大中小型变压器的直阻测量。同时存储500组数据，电阻测量范围：0.1uΩ～5000Ω。可通过热敏打印机打印，U盘和上位机电脑软件导出测量数据。

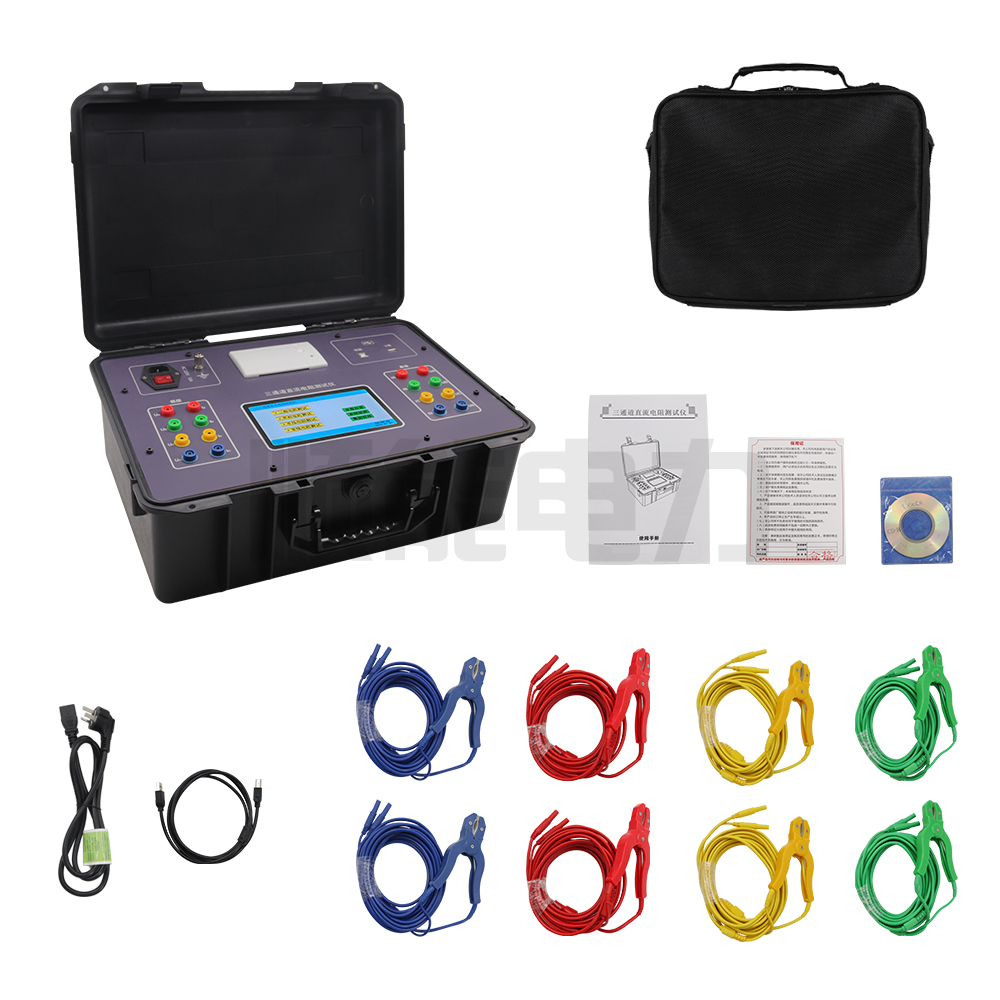

三通道直流电阻测试仪由主机、测试线等组成，具有历史数据读取、查阅、保存、打印等功能。

技术参数

测量电流	测量范围	精度	分辨率
20A	0.0001~1.0000mΩ	±0.2%FS±10dgt	0.1uΩ
	1.001~10.000mΩ	±0.2%FS±10dgt	0.001mΩ
	10.01~100.00mΩ	±0.2%FS±10dgt	0.01mΩ
	100.1~1000.0mΩ	±0.2%FS±10dgt	0.1mΩ
10A	0.0001~1.0000mΩ	±0.2%FS±10dgt	0.1uΩ
	1.001~10.000mΩ	±0.2%FS±10dgt	0.001mΩ
	10.01~100.00mΩ	±0.2%FS±10dgt	0.01mΩ
	100.1~1000.0mΩ	±0.2%FS±10dgt	0.1mΩ
5A	0.001~10.000mΩ	±0.2%FS±10dgt	0.001mΩ
	10.01~100.00mΩ	±0.2%FS±10dgt	0.01mΩ
	100.1~1000.0mΩ	±0.2%FS±10dgt	0.1mΩ
	1.001~5.000Ω	±0.2%FS±10dgt	0.001Ω
2A	0.001~10.000mΩ	±0.2%FS±10dgt	0.001mΩ
	10.01~100.00mΩ	±0.2%FS±10dgt	0.01mΩ
	100.1~1000.0mΩ	±0.2%FS±10dgt	0.1mΩ
	1.001~10.000Ω	±0.2%FS±10dgt	0.001Ω
0.5A	0.01~100.00mΩ	±0.2%FS±10dgt	0.01mΩ
	100.1~1000.0mΩ	±0.2%FS±10dgt	0.1mΩ
	1.001~10.000Ω	±0.2%FS±10dgt	0.001Ω
	10.01~50.00Ω	±0.2%FS±10dgt	0.01Ω
0.2A	1.001~10.000Ω	±0.2%FS±10dgt	0.001Ω
	10.01~100.00Ω	±0.2%FS±10dgt	0.01Ω
	100.1~1000.0Ω	±0.25%FS±15dgt	0.1Ω
	1001~5000Ω	±0.3%FS±20dgt	1Ω
温度特性：使用温度范围内加上测试精度×0.1/℃。(18℃到28℃以外) 例如8℃时： ±0.2%FS±10dgt(基本精度) + 0.1×10(温差)×（0.2%FS+10dgt） = ±0.4%FS±20dgt

功能	主要用于测量变压器直流电阻、互感器绕组电阻、地网连接导通性、电缆的导线电阻，开关、接插件、继电器的接触电阻、线圈、电动机、变压器绕组的电阻以及金属铆接电阻，金属构件之间联结电阻测试，低值电阻测试，接触电阻测试等。
电阻量程	0.1uΩ-5000Ω
电源	AC 220V 10A (50Hz)
额定测量功率	1200W
背光	可调节背光亮度
测量方式	四线测试、助磁法测试
短路电流输出	0.2A、0.5A、2A、5A、10A、20A(6档设置)
短路最大电流	DC 20A±10%
空载最大电压	DC 27V±15%
显示屏幕	7英寸触控彩屏
过载保护	有
自动放电	有
U盘接口	可拷贝保存数据
USB接口	具有USB接口，可连接电脑上位机软件查阅数据
测量指示	测量进度显示，测量实时显示
仪表尺寸	长宽高：400mm×300mm×210mm

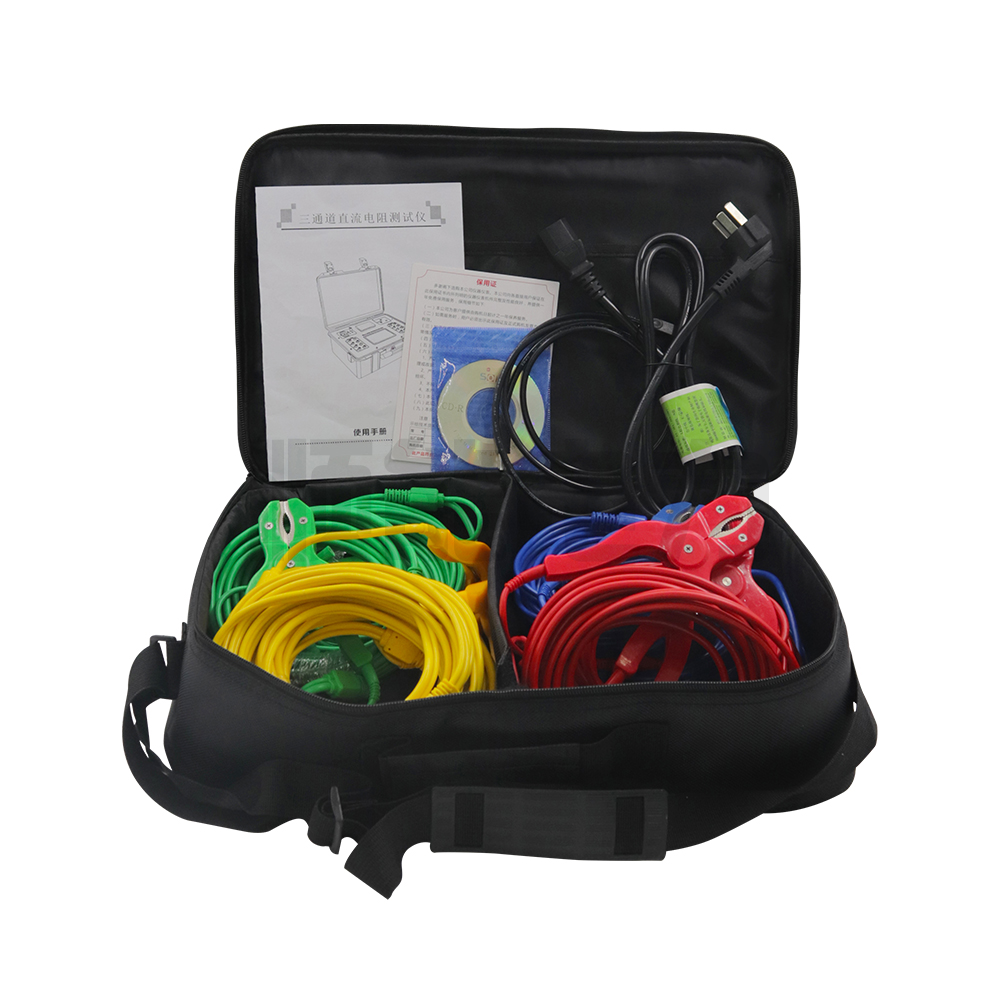

测试线	1套
打印	内置热敏打印机
打印纸规格	57*40mm
数据存储	500组测量数据存储
数据查阅	有
溢出显示	超量程溢出功能：“OL”符号显示
功耗	待机：≤110W / 测量：≤1500W
质量	仪表：7.65 kg
工作温湿度	-10℃～40℃；80%rh以下
存放温湿度	-20℃～60℃；70%rh以下
绝缘电阻	10MΩ以上(电路与外壳之间500V)
耐压	AC 3700V/rms(电路与外壳之间)
电磁特性	IEC61010-4-3，无线频率电磁场≤1V/m
适合安规	IEC61010-1、IEC1010-2-31、IEC61557-1,5、IEC60529(IP54)、污染等2、CAT Ⅲ 300V
